日本SMC气缸

夹紧气缸

产品说明

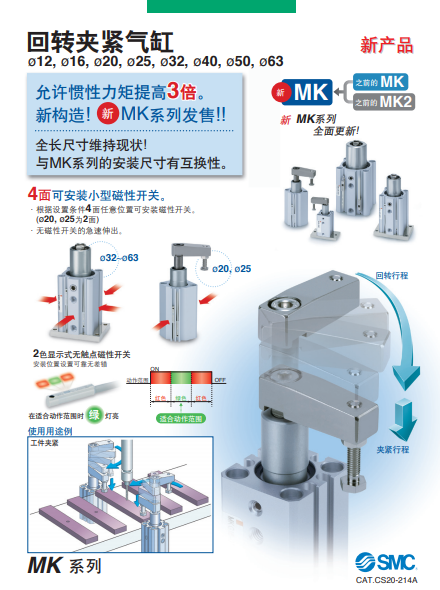

回转夹紧缸 MK

	・允许惯性力矩提高3倍。　（与高负载型MK2系列相同）・4面均可安装小型磁性开关。・全长尺寸与原MK系列相同。・原MK、 MK2已改善合并为新MK系列。

型号	系列	动作方式	缸筒内径（mm）
标准型	MK	双作用	12，16，20，25，32，40，50，63

SMC气缸

夹紧缸 CK□1

	・缸筒全长缩短7mm（CKP1□40）。・通过螺纹调节速度，操作简便。・速度控制阀不会从缸筒范围内探出。・可从3个方向安装耐强磁磁性开关。　D-P3DW型、D-P4DW型（CKG1）　D-P79WSE型、D-P74L/Z型・可对应弧焊用耐喷溅气缸(-XC88/-XC89/-XC91)(仅CKG1)。

种类	系列	动作方式	耳环宽度（mm）	缸筒内径（mm）
标准型	CK1	双作用	16.5，19.5	40，50，63
内置标准磁石（带耐强磁的磁性开关）	CKG1	双作用	16.5，19.5	40，50，63
内置强力磁石（带耐强磁的磁性开关）	CKP1	双作用	16.5，19.5	40，50，63

夹紧缸／小型 C（L）KG/C（L）KP-X2095

	・尺寸为当今最小的级别。・小至ø25缸径。　质量：380g、全长：186.7mm 　（ø25-50行程，无速度控制阀和磁性开关时）・质量最多减小48％，全长缩短18％。

种类	系列	动作方式	耳环宽度（mm）	缸筒内经（mm）
标准型（内置标准磁石）	CKG-X2095	双作用	9，12	25，32，40
标准型（内置强力磁石）	CKP-X2095	双作用	9，12	25，32，40
带锁（内置标准磁石）	CLKG-X2095	双作用	9，12	25，32，40
带锁（内置强力磁石）	CLKP-X2095	双作用	9，12	25，32，40

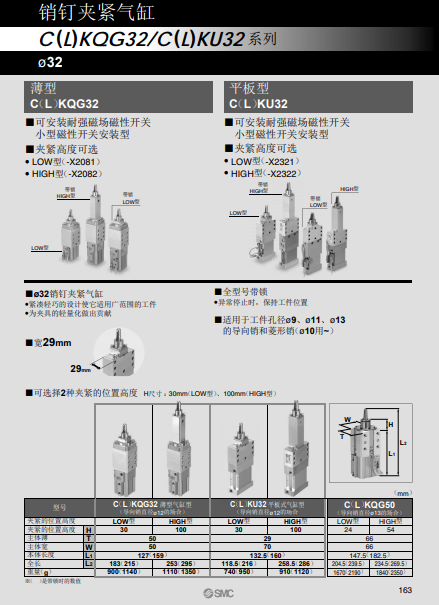

销钉夹紧缸 C（L）KQG32/C（L）KU32

	・夹紧位置高度可选：30mm、100mm ・扁平型气缸，主体宽度29mm。・全型号均带锁。・可带小型标准磁性开关。・新追加了工件孔径ø9、ø11、ø13用的导向销钉及菱形导向销钉（ø10以上）。

种类	系列	导向销钉形状	缸筒内径（mm）
薄型气缸耐强磁磁性开关安装型	CKQG32-X2081/X2082	圆形菱形	32
带锁薄型气缸耐强磁磁性开关安装型	CLKQG32-X2081/X2082	圆形菱形	32
扁平型气缸耐强磁磁性开关小型磁性开关安装型	CKU32-X2321/X2322	圆形菱形	32
带锁扁平型气缸耐强磁磁性开关小型磁性开关安装型	CLKU32-X2321/X2322	圆形菱形	32
扁平型气缸耐强磁磁性开关安装型	CKU32-X2091/X2092	圆形菱形	32
带锁扁平型气缸耐强磁磁性开关安装型	CLKU32-X2091/X2092	圆形菱形	32

smc气缸

托架锁紧气缸 W-R1/W-R3

	・最大可定心±50mm的位置偏离。・最大夹紧力 4430N ・臂开度约70° ・夹紧部与气缸部集约化。　减少了设计组装工时。

系列	搬运物质量	夹紧力(N)	缸筒内径（mm）
W-R1	1000kg以下	4430	100
W-R3	3000kg以下	4070	100

其他夹紧缸
